Açıklama

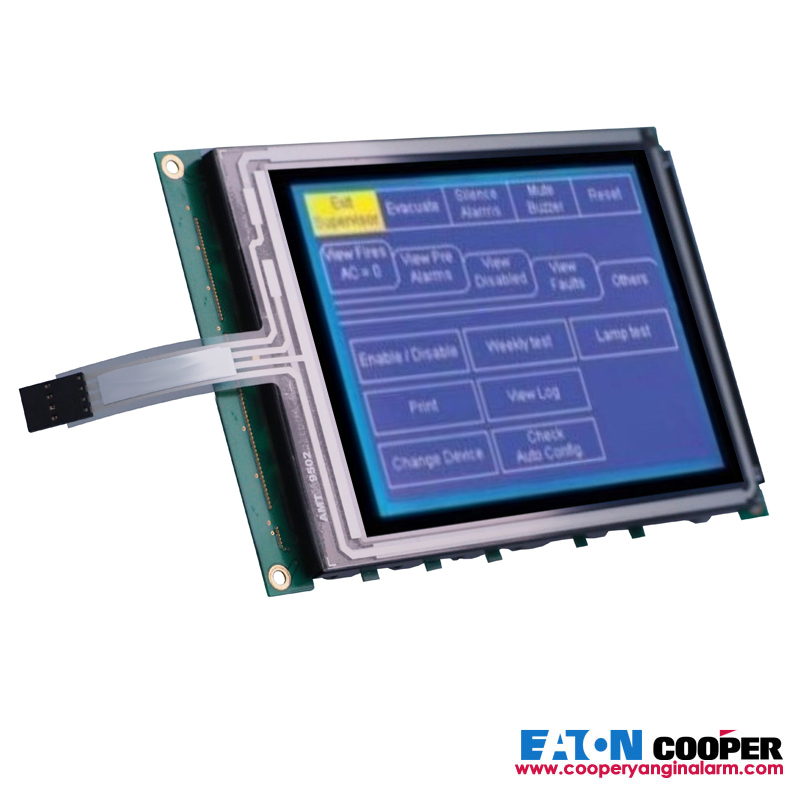

Eaton ZADF6SCREEN CF3000 / DF6000 LCD Dokunmatik Ekran

Eaton ZADF6SCREEN, Eaton / Cooper adreslenebilir yangın alarm kontrol panellerinde kullanılan LCD dokunmatik ekran (Touch Screen) yedek parçasıdır. Özellikle CF3000 / DF6000 panel ailesinin kullanıcı arayüzü ve kontrol ekranı için kullanılan bu parça, mevcut yangın alarm panelinin bakım ve onarım çalışmalarında değerlendirilir.

Dokunmatik ekran; operatörün panel üzerindeki yangın, arıza ve sistem durumlarını görüntülemesine ve panel fonksiyonlarına erişmesine olanak sağlayan önemli bir kullanıcı arayüzü bileşenidir.

Eaton ZADF6SCREEN Teknik Özellikleri

Eaton ZADF6SCREEN Ne İşe Yarar?

ZADF6SCREEN, yangın alarm kontrol panelinin kullanıcı ile iletişim kurmasını sağlayan ekran bileşenidir. Panel operatörü ekran üzerinden sistem durumunu takip edebilir ve panelin desteklediği kullanıcı fonksiyonlarına erişebilir.

Yangın alarm panelinin kendisi çalışmaya devam etse dahi ekran veya dokunmatik arayüzde meydana gelen bir arıza, operatörün sistemi kullanmasını ve olayları değerlendirmesini ciddi şekilde zorlaştırabilir. Bu nedenle ekran arızalarında panel modeline ve donanım revizyonuna uygun yedek parçanın kullanılması önemlidir.

ZADF6SCREEN ve ZADF6SCREEN-LWIN Arasındaki Fark

Burada ürün sayfasında özellikle dikkat etmenizi önerdiğim nokta budur.

ZADF6SCREEN, eski nesil ekran parçası olarak karşımıza çıkarken Eaton’ın güncel yedek parça bilgilerinde ZADF6SCREEN-LWIN kodlu ekran yer almaktadır. Güncel ürün Eaton tarafından “CF3000 LCD Touch Screen with Backlight” şeklinde tanımlanmaktadır.

Bu nedenle ZADF6SCREEN ile ZADF6SCREEN-LWIN’in hiçbir kontrol yapılmadan birebir değiştirilebilir olduğunu söylemek doğru olmaz. Panelin üretim tarihi, donanım revizyonu, mevcut ekran tipi ve ilgili elektronik kartların kontrol edilmesi gerekir.

Özellikle Eaton’ın listesinde yer alan ZPCB2145LED – CF3000 LED PCB için “yüksek güçlü dokunmatik ekran için gereklidir” açıklaması bulunduğundan, yeni ekran versiyonuna geçiş yapılırken ekranla birlikte kullanılan elektronik kartların uyumluluğu da kontrol edilmelidir.

CF3000 / DF6000 Panel Ekranı Değişimi

Yangın alarm kontrol paneli can ve mal güvenliği açısından kritik bir sistem olduğundan, dokunmatik ekran değişiminin sıradan bir elektronik ekran değişimi olarak değerlendirilmemesi gerekir.

Mevcut ekran üzerindeki parça kodu kontrol edilmeli ve panelin tam modeli ile donanım revizyonu belirlenmelidir. Yeni ekranın mevcut panel elektronik kartlarıyla uyumluluğu doğrulandıktan sonra montaj yapılmalıdır. Değişim sonrasında ekran görüntüsü, dokunmatik fonksiyonlar, yangın ve arıza göstergeleri ile panelin temel kontrol fonksiyonları test edilmelidir.
