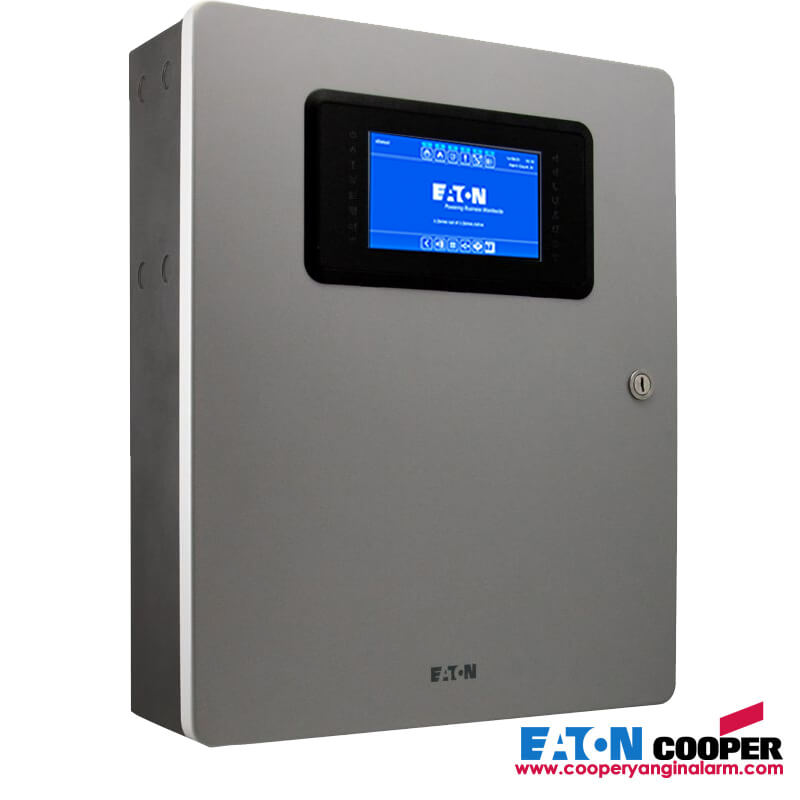

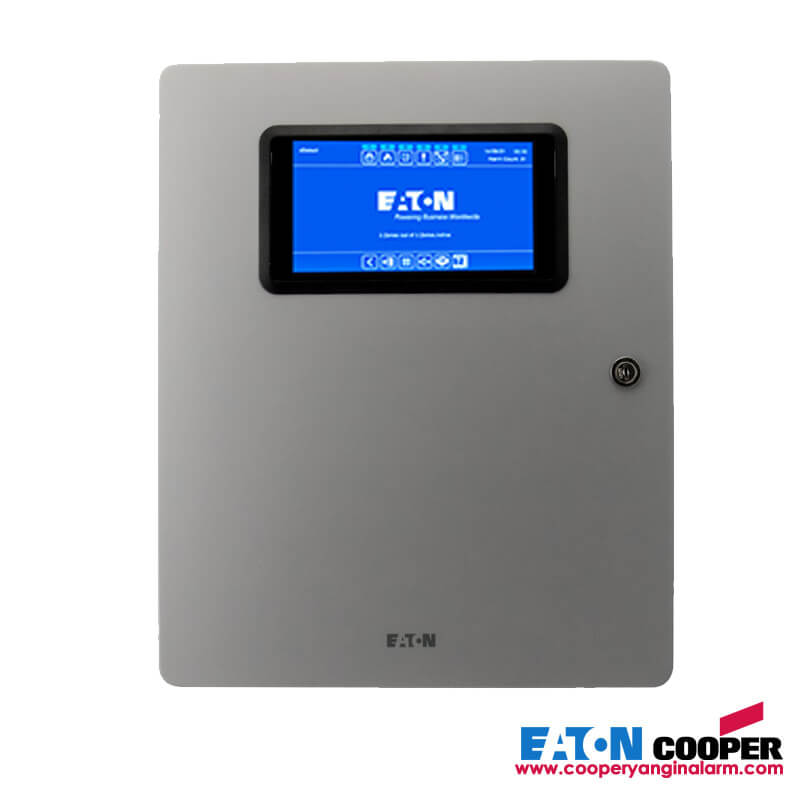

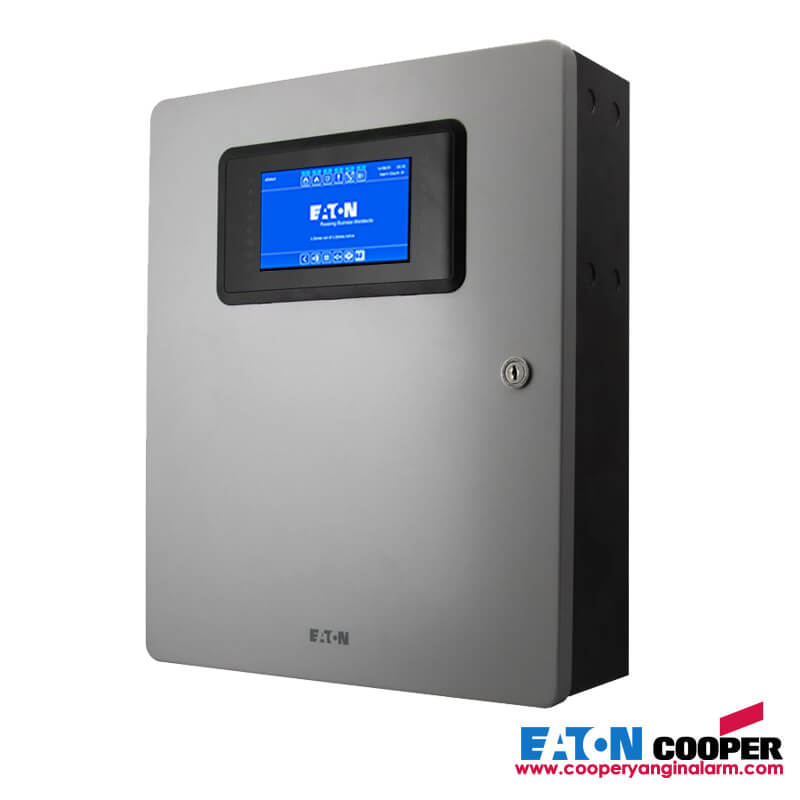

EATON COOPER EFXD01040 Adresli Yangın Alarm Kontrol Paneli 4 Loop

Cooper EFXD01040 4 loop kapasitesi, modüler kart mimarisi, 7 inç renkli dokunmatik ekran, hata toleranslı ağ yapısı ve güvenli tasarım yaklaşımı.
Ticari binalarda insanların, mülklerin ve iş sürekliliğinin korunması için sağlam yangın alarm sistemleri ve cihazları kritik öneme sahiptir. Yangın riskinin erken algılanması, yıkıcı hasarların önlenmesine yardımcı olabilir. Can kaybından telafisi mümkün olmayan itibar zararına kadar uzanan başarısızlık riskleri, yangın sistemi seçimini hayati bir süreç haline getirir.
En yüksek güvenlik seviyesini sağlamak için satın alma, kurulum, devreye alma, işletme ve bakım süreçlerinde görev alan herkes seçilen sisteme ve bağlı tüm cihazlara güvenebilmelidir.
Eaton, yangın güvenliğinin geleceğini şekillendirmek için sektör kuruluşları ve müşterilerle yakın çalışarak onlarca yıllık uzmanlığını yangın sistemlerinin geliştirilmesine taşır. Kontrol panellerinden dedektör ve alarm cihazlarına kadar ürünler birbiriyle uyumlu çalışacak şekilde tasarlanır ve kapsamlı testlerle kalite güvencesi sağlanır.

xDetect ailesine genel bakış
• xDetect standart: Küçük gövde 1-2 loop; Büyük gövde 2-4 loop
• xDetect Mini: 1-2 loop
• Farklı kapak seçenekleri: ağ paneli, 32/128/256 zon göstergeleri
• Modüler sistem mimarisi; yapılandırılabilir backplane ve opsiyonel renk kodlu kart/modüller
• EN54 sertifikalı
• 250 panele kadar ağ bağlantısı
• USB bağlantısı
• Sezgisel renk kodlu dokunmatik ekran
• Aküler dahil değildir
Sektörde öncülük
• Görsel alarm cihazı: EN54-23 standardını karşılayan ilk düşük akımlı çözümlerden biri
• Dokunmatik panel: Menvier ile yangın alarm kontrol panelinde dokunmatik ekran kullanımının öncülerinden
• Resetlenebilir ihbar butonu: resetlenebilir manuel yangın ihbar butonunun geliştiricisi


Uçtan uca bütünleşik tasarım
Eaton, xDetect ile kullanıcı yolculuğunun her aşamasını optimize etmek için temel prensiplere geri dönmüştür. Montajcıların öncelikleri dinlenerek kullanımı daha kolay, ölçeklendirilmesi daha basit ve son derece güvenilir orta segment bir yangın paneli geliştirilmiştir.
Ürün seçiminden kurulum ve devreye almaya, son kullanıcı deneyiminden servis ve genişletmeye kadar xDetect; montajcı ve kullanıcıyı merkeze alan tutarlı bir tasarım yaklaşımı sunar.
Esnek
• Modüler sistem mimarisi
• Loop başına 600 mA akım
• Matris tabanlı neden-sonuç (Cause & Effect) programlama
• EFGVS ile gelişmiş işletim
Güvenli ve emniyetli
• Siber güvenli – Eaton güvenli tasarım yaklaşımı
• Hata toleranslı halka ağ tasarımı
• Arıza durumları için dahili yedeklilik
• En yüksek güvenlik için entegre fan/havalandırma kontrolü
Anında tanıdık
• Tablet benzeri 7″ renkli dokunmatik ekran
• Büyük ve net butonlar/simgeler
• Uyarlanabilir yüksek kontrastlı renk kodlama
• Geliştirilmiş dil paketi desteği
Modüler yapıya geçin, çözümünüzü ihtiyaca göre şekillendirin

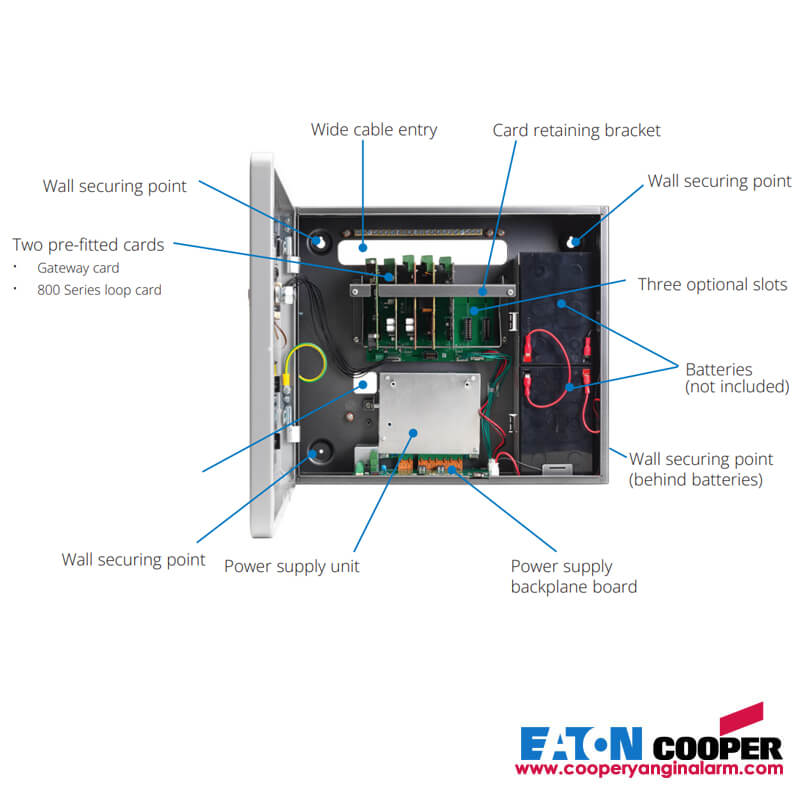

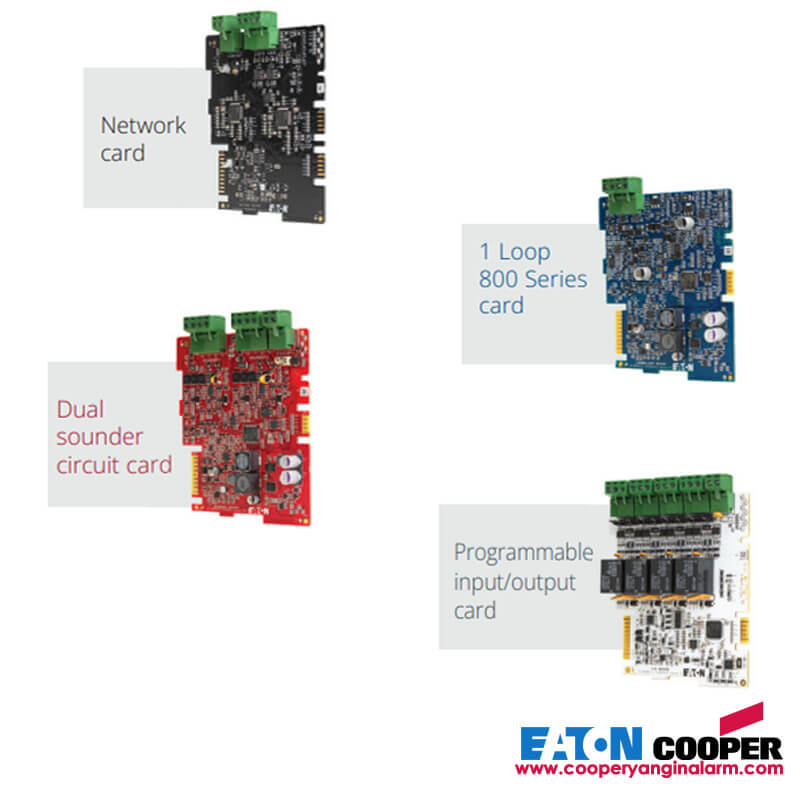

xDetect temel üniteleri küçük veya büyük gövdeyle, sırasıyla 7 veya 12 kart çerçevesini destekler. Renk kodlu tak-çalıştır kartlar ve farklı kapak seçenekleri özelleştirme ve yükseltmeleri kolaylaştırır.
• Ağ kartı
• 1 Loop 800 Serisi kart
• Çift siren devre kartı
• Programlanabilir giriş/çıkış kartı

Daha az kablolama, daha ekonomik projeler; güvenlikten ödün yok

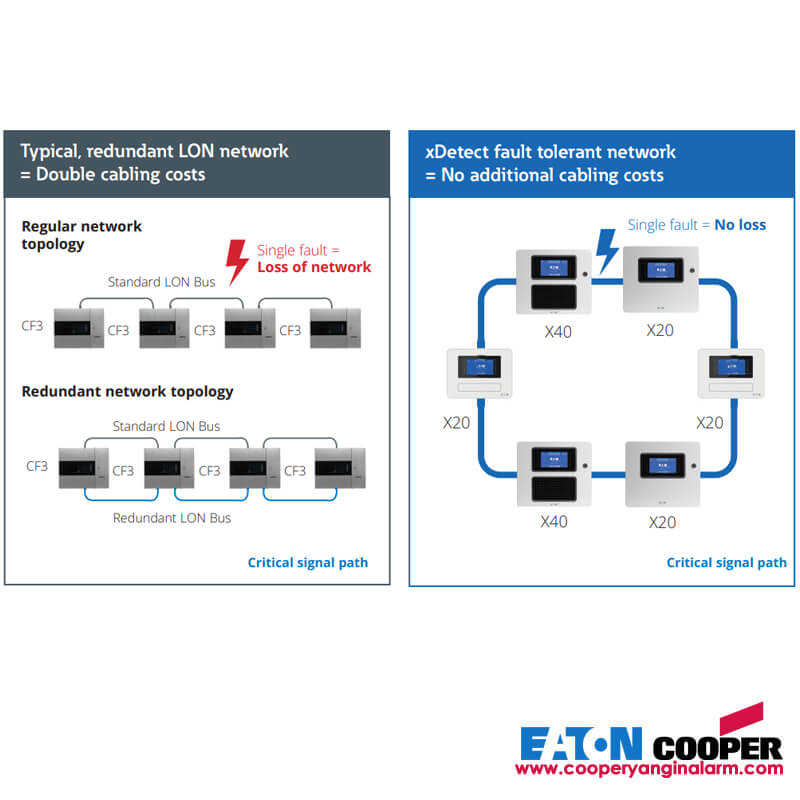

Tipik bir panel ağı kurulumu kampüs genelinde önemli planlama ve kablolama gerektirir. xDetect, kablo maliyetlerini optimize ederken yüksek güvenlik sağlayan sadeleştirilmiş RS-485 ağ yapısını kullanır.
Loop başına 600 mA akım sayesinde daha fazla yüksek güçlü cihaz tek loop üzerinden beslenebilir; bu da kablo uzunluğu ve devre sayısında önemli tasarruf sağlar.

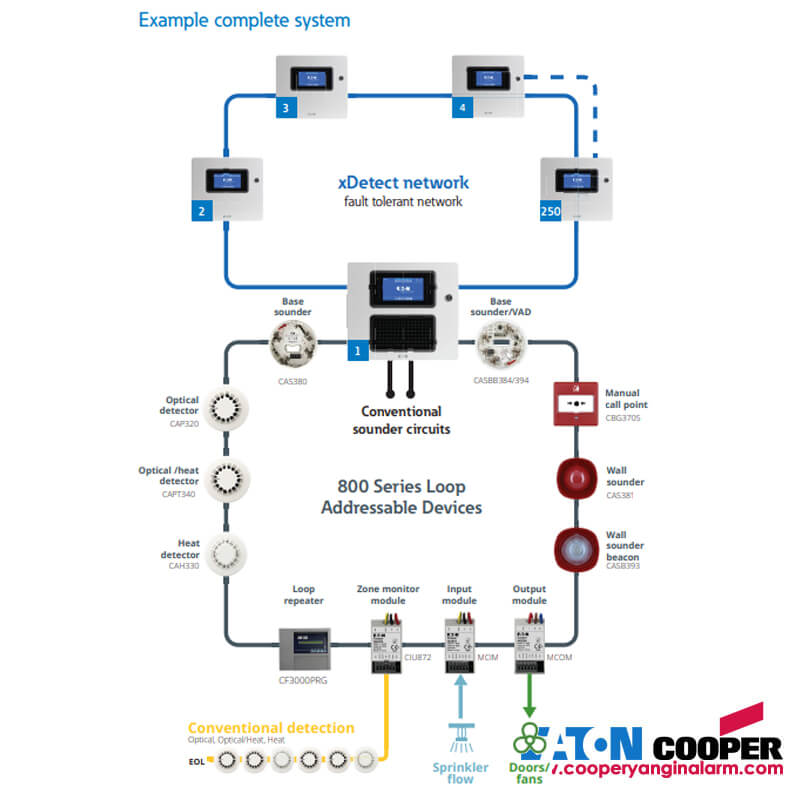

xDetect hata toleranslı ağ
• Tek arıza durumunda iletişim kaybı oluşmaz
• Ek yedek ağ kablosu gereksinimini azaltır
• Maksimum loop mesafesi: 2 km
• Loop başına maksimum adreslenebilir cihaz: 200
• Loop başına maksimum akım: 600 mA
Daha yüksek dayanıklılık ve hızlı saha arıza giderme

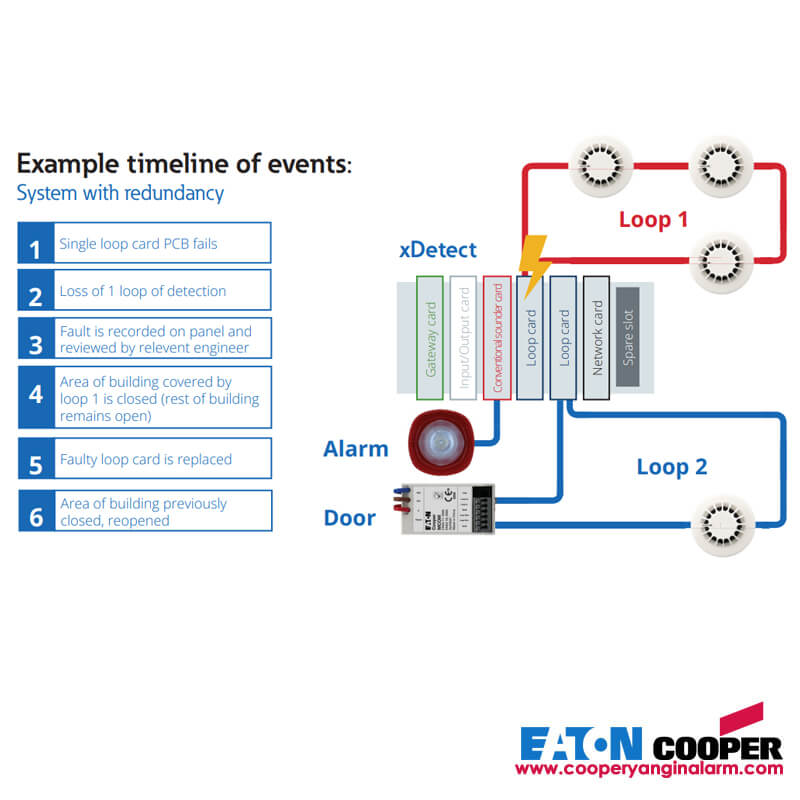

Her loop kartı arızası yalnızca ilgili loop devresine sınırlandırılır; diğer devreler çalışmaya devam eder. Kartlardaki yerel durum LED’leri teknisyenlerin sorunu hızlı belirlemesini sağlar. Etkilenen kart, diğer sistem fonksiyonları bozulmadan değiştirilebilir.
Son kullanıcı açısından bu yaklaşım, tüm sistemi kapatmadan arızanın giderilebilmesi, gereksiz kapsama kaybının önlenmesi ve kesinti süresinin azaltılması anlamına gelir.

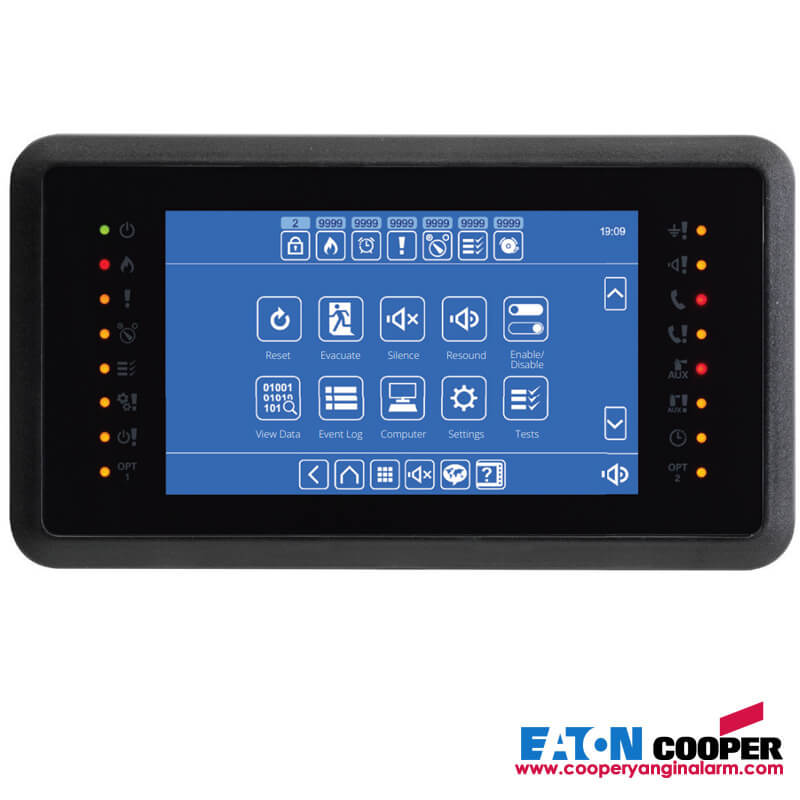

Yangın paneli arayüzünün çehresini değiştiriyor

Geçmişte çok sayıda alt menü, küçük ekranlar ve renk eksikliği yangın alarm panellerinin kullanımını zorlaştırıyordu. xDetect, acil durumlarda güvenle kullanılabilecek açık ve tablet benzeri bir arayüz sunar.
xDetect arayüzünün beş temel özelliği

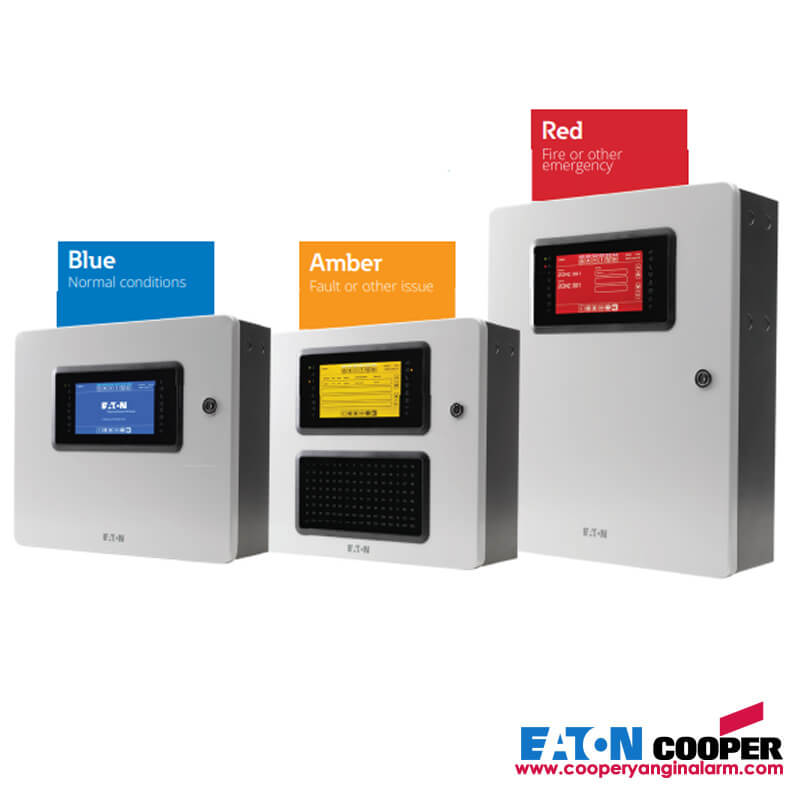

• Yüksek kontrastlı renk kodlama: Mavi normal, amber arıza/diğer sorun, kırmızı yangın/acil durum
• Tüm ekran ve modlarda tutarlı yerleşim
• Üst ve alt satırda sürekli görünen hızlı erişim butonları
• Görüşün zayıf olduğu durumlarda dahi kullanılabilen büyük, net buton ve simgeler
• Kullanıcı yetkisine göre esnek ekran seçenekleri ve kolay yüklenebilir dil paketleri
Büyük xDetect sistemlerini EFGVS ile komuta ve kontrol edin
EFGVS, Eaton’ın Yangın Grafiksel Görselleştirme Yazılımıdır. Yetkili operatörlerin xDetect yangın sistemi olaylarını bir PC üzerinden görüntülemesini, yönetmesini, izlemesini ve sorgulamasını sağlar.
• 2D ve 3D kat planı görselleştirme
• Büyük tesislerin denetimi
• Alarm, arıza ve eksik panellerin hızlı konumlandırılması
• Kullanıcı kimlik bilgilerine göre özelleştirilmiş erişim
• Sistem olayları ve arızalarının kaydı
• Ağ geçmişinin görüntülenmesi ve aranması
• Kapsamlı raporlar

xDetectWorks ile tüm kurulumlar daha kolay
xDetectWorks nedir?
xDetectWorks, xDetect sistem tasarımını ve yapılandırmasını kolaylaştırmak için geliştirilmiş güçlü bir PC programlama yazılımıdır. Eğitim tamamlandıktan sonra Eaton Fire Teknik Destek ekibinin oluşturduğu lisans koduyla etkinleştirilir.
Gruplar
• Coğrafi yapılar oluşturma
• Saha yerleşimini daha iyi temsil etme
• Belirli neden-sonuç senaryoları için özelleştirilmiş gruplar
Tip Kimlikleri
• Kolay tanımlama
• Benzersiz tanımlar
• Ayarları kolay düzenleme
Matris tabanlı neden-sonuç programlama
• Kolay programlama
• Mühendislik süresi ve maliyetinden tasarruf
• Projeleri daha hızlı teslim etme
Temel veya gelişmiş programlama
• Temel: kolay programlanır, anlaşılır, temel sistemler için hızlı uygulanır ve kolay kontrol edilir
• Gelişmiş: çıkış tiplerini segmentlere ayırır; kapı tutucular, HMI butonları vb. için karmaşık sistemlerin devreye alınmasını ve bakımını kolaylaştırır
Mevcut sistemlerden xDetect’e yükseltme

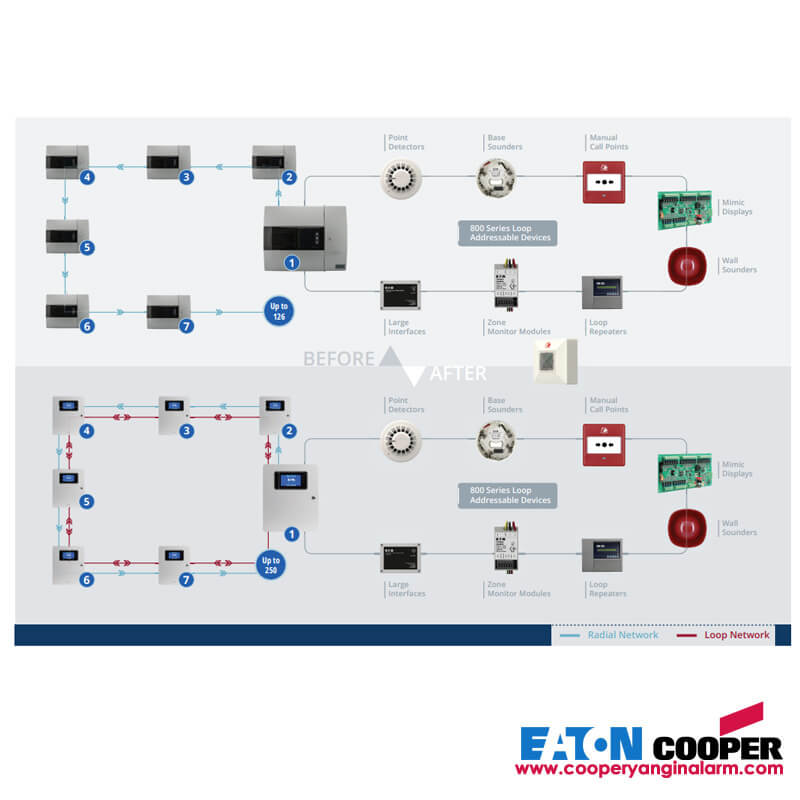

Mevcut CF, DF, FX ve R Serisi sistemlerdeki 800 Serisi adreslenebilir çevre birimleri korunarak xDetect panelleri mevcut radyal veya loop ağlarına entegre edilebilir. xDetectWorks ile eski yapılandırma verileri aktarılabilir.

Eaton xDetect Large – Ürün Teknik Özellikleri

Ürün Adı: Eaton xDetect xDetect Large
Katalog Numarası: EFXD01040
EAN: 5018987403610
Ürün Tipi: xDetect Large
Marka: Eaton

Teknik Özellikler

Montaj Yöntemi: Sıva üstü montaj
Çalışma Gerilimi: 24 VDC
Ana Besleme Girişi: 230 VAC, 50 Hz
Akü Sayısı: 2 adet
Akü Gerilimi: 12 V
Akü Kapasitesi: 12 Ah
Class Change Özelliği: Var
Arka Muhafaza Malzemesi: Yumuşak çelik (Mild Steel)
Ön Muhafaza Malzemesi: Yumuşak çelik (Mild Steel)
Yoğuşmasız Bağıl Nem – Maksimum: %95
Yoğuşmasız Bağıl Nem – Minimum: %0
Çalışma Sıcaklığı – Maksimum: +50 °C
Çalışma Sıcaklığı – Minimum: -5 °C
Sistem Topolojisi: Adreslenebilir
Maksimum Ağ Boyutu / Node Sayısı: 250
Ekran Tipi: Dokunmatik ekran
Yardımcı Serbest Çıkış: Var
Yardımcı Röleler: Yangın / Arıza
Uygun Bağlantı Tipi: Bus bağlantısı
Entegre Fonksiyon: Adreslenebilir
Harici Arayüz: Var
Harici Bağlantı Portları: USB Mini-B, 5 Pin

Sertifikasyon

EN Uygunluğu: EN
EN Sertifikasyon Standartları:
EN 54-2:1997+A1:2006
EN 54-4:1997+A1:2002+A2:2006
UL Sertifikasyon Standartları: Uygulanamaz

Fiziksel Özellikler

Uzunluk / Derinlik: 430 mm
Yükseklik: 145 mm
Genişlik: 525 mm
Ürün Ağırlığı: 10,935 kg
Global Katalog Numarası: EFXD01040
